天康楔形流量計產品詳細資料，安徽天康集團是行業十強企業，有豐富的流量計生產報價、設計安裝經驗，期待與您合作，將竭誠為您服務。
V型錐流量計和其他差壓式儀表一樣，也是基于流動連續性原理和伯努利方程來計算流體工況流量的。我們知道在同一密閉管道內，當壓力降低時，速度會增加，當介質接近錐體時，其壓力為P1，在介質通過錐體的節流區時，速度會增加，壓力會降低為P2，如圖所示，P1和P2都通過取壓口引到差壓變送器上，流速發生變化時，差壓值會隨之增大或減小。也就是說對于穩定流體，流量的大小與差壓平方根成正比。當流速相同時，錐體節流面積越大，則產生的差壓值也越大。

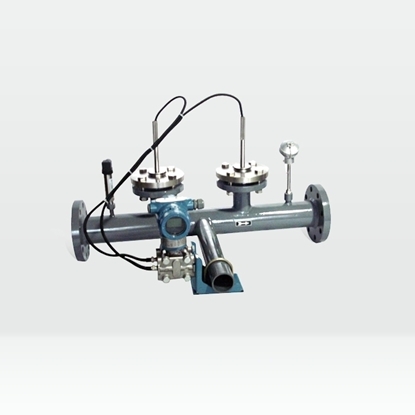

1.楔形塊；
2.測量導管；
3.連接法蘭；
4.取壓導管；
5.取壓法蘭；
6.雙法蘭隔膜差壓變送器
1.測量導管；
2.楔形塊；
3.連接法蘭；
4.取壓導管；
5.取壓法蘭；
6.雙法蘭隔膜差壓變送器
1、特別適合于高粘度、低雷諾數、帶懸浮顆粒或氣泡的介質測量;
2、****壓損比孔板小;
3、楔形件結構設計特殊，有導流作用，防堵塞;
4、具有流體粘度變化、溫度變化、密度變化等補償功能;
5、抗振動、抗沖擊、抗臟污、抗腐蝕;
6、具有雙向流量測量功能;
7、重復性好、測量精度高，逐一水校后出廠，精度可達±0.5%（未校準的也可達±3%）;
8、楔形流量計結構簡單、牢固、高可靠性，安裝方便，運行維護費用低;
9、無運動部件、耐磨損，長期使用時不需要重新標定。
10、可測量腐蝕性介質，由于差壓測量是采用隔膜式的雙法蘭差壓變送器，腐蝕性介質不能進入導壓管和差壓變送器，所以只要用耐腐蝕材料加工楔形節流件，就能保證儀表對腐蝕性介質進行測量。
1.管道口徑：管徑、壁厚、材質
2.測量介質
3.介質溫度(℃)
4.介質工作壓力（MPa）：****壓力、正常壓力、最小壓力
5.介質工作流量（m3/h、kg/h、Nm3/h）：****流量、正常流量、最小流量
6.介質粘度(mPa.s)
7.介質密度(kg/m3)
1.保證緊鄰楔形流量計上游管道內流體流動接近典型的充分發展的紊流流動狀態且無旋渦。
2.保證楔形流量計上游側至少2D長度的管道內徑平均值之差應不超過內徑平均值的±3%。
3.楔形流量計可在水平或垂直管道上與其公稱通徑相同的管道上安裝使用，管道內壁應光滑、清潔、無附著物。垂直安裝時，測量液體時流體應自下而上流動，應注意使楔形流量計能方便地排除氣泡，以免引起儀表零點漂移。
楔形流量計上下游側應配置直管段，直管段長度如下表所示
上游側最短直管段（數值乘以管道內徑D的倍數）楔形比彎頭90°T形三通球閥閘閥（全開）H/D661060.2881160.312121480.4141416100.4故障現象產生原因解決方案無差壓信號輸出高低壓球未打開打開高低壓閥門平衡閥未旋緊旋緊平衡閥差壓示值不****差壓量程不匹配調整變送器量程差壓計零點漂移進行零位修正注：如果運行過程中出現示值不穩定，又無其他原因，可試用排氣發來排除此故障。
自帶附件
測量導管、取壓導管、取壓法蘭、連接法蘭
可選附件
沖洗環、球閥、截止閥、冷凝器、集氣器、隔離器、沉降器
可選相關商品
雙法蘭差壓變送器、流量積算儀、溫度變送器、壓力變送器
以上天康楔形流量計產品信息由安徽天康集團股份有限公司整理，安徽天康集團是一家專業生產包括楔形流量計在內的儀表電纜廠家，是民營500強企業，我們有豐富的生產設計安裝維護經驗，我們誠待與您合作！
