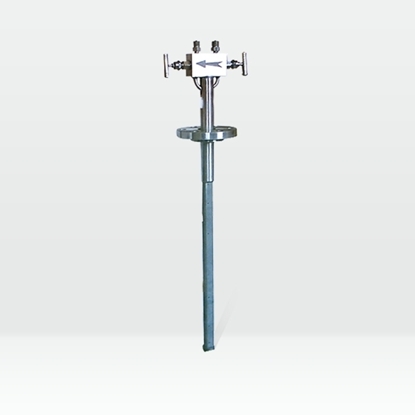

• 商品描述笛形勻速管與孔板的差壓式流量傳感器一樣都遵循伯努利方程。它是通過管道的平均流速及管道的有效截面積的乘積來確定流量的。一般管道中的流速分布是不均勻的。如果是充分發展的流體，其速度分布為指數規律。為了****計量，將整個圓截面分成四個單元 面積相等的兩個半圓及兩個半環。阿牛巴流量計的檢測桿是由一根中空的金屬管組成，布置在垂直于流向的工藝管道中，迎流面鉆兩對總壓孔，分別處于各單元面積的中央，它們分別反映了各單元面積的流速大小。由于各總壓孔是相通的，傳至檢測桿中的各點總壓值平均后，由總壓引出管經高壓接頭，送到變送器的正壓室。當笛型勻速管正確安裝在有足夠長度直管段的工藝管道上時，流量截面上應沒有旋渦，整個截面的靜壓可認為是常數。在檢測桿的背面中間設有檢測孔，代表了整個截面的靜壓。經靜壓引出管由低壓接頭引至變送器的負壓室，正、負壓室測得的差壓的平方與流量截面的平均流速成正比，從而獲得差壓與流量成正比的關系。1.法蘭連接笛型勻速管傳感器結構2.螺紋連接笛型勻速管傳感結構1.測量管2.支撐管3.支撐法蘭4.測量管固定法蘭5.連接座6.引壓管7.(正壓)毛細引壓管8.(低壓)毛細引壓管 1.測量管2.支撐管3.連接螺母4.測量管固定螺紋連接件5.連接座6.引壓管7.(正壓)毛細引壓管8.(低壓)毛細引壓管****壓損低笛形勻速管的****壓力損失僅占差壓的2～15%，而一般孔板的****損失卻要占差壓的40～80%。隨著管徑的增大，阿牛巴****壓損可忽略不計，大大節省了動能成本測量精度高、穩定性好****度可達1.5％，穩定度可達±O.2％，并且長期穩定量程比寬量程比寬度達10：1適用性廣可用于液體、氣體和蒸汽流量等各種介質流量測量有利于管道布局笛形勻速管不僅適用于圓形管道，也適用于矩形管道。勻速管上下游直管段的長度要求比孔板低得多，給管道的布局設計帶來了很大的靈活性，節省了費用安裝和維護更加簡便笛形勻速管重量輕，安裝拆卸方便，無需起重工具，可以在被測管道不斷流、不停車的情況下進行安裝或拆卸1、量程比10：12、通用管徑：100mm～3000mm3、測量精度：±1.5％4、重復精度：±0.2％5、工作壓力：0～25Mpa6、工作溫度：-20℃～500℃7、適用介質：空氣、煤氣、煙氣、天然氣、自來水、鍋爐給水、含腐溶液；飽和蒸汽、過熱蒸汽等8、連接方式：法蘭連接、螺紋連接笛形勻速管安裝尺寸示意圖注：圖中“L”，“r1、r2、r3、r4”為客戶提供的管道參數計算所得。
  型號說 明HLVA笛型勻速管流量計 代號按照結構形式分類 1法蘭連接笛型勻速管 2螺紋連接笛型勻速管 代號公稱壓力（MPa）(必選項) 1.61.6 2.52.5 4.04.0 6.36.3 1010 1616 2525 代號口徑 (必選項) 100-3000DN100-DN3000 代號介質 (必選項) 1液體 2氣體 3蒸汽 代號補償形式 (可選項) N不帶壓力、溫度補償 P帶壓力補償輸出 T帶溫度補償輸出 代號變送器差壓量程范圍 (可選項) 0微差壓量程 1低差壓量程 2中差壓量程 3高差壓量程 代號是否帶現場顯示 (可選項) W節流裝置傳感器 X智能節流裝置（流量計）1.請提供管道尺寸、壁厚、材質要求；2.請提供流體狀況，如名稱，****最小常用溫度，****最小常用工作壓力，****最小常用流量(如果是氣體，還需提供是在工作狀態下或20℃、101.325KPa標準狀態下，介質組分等)，密度，粘度等；3.選擇防腐型時，應注明被測腐蝕性介質和濃度百分比等。●要求工藝管道的內徑與傳感器的設計時一致。●插入式勻速管傳感器安裝時除了高壓孔應正對流速方向外，必須保證傳感器檢測桿與工藝管道的軸線垂直,夾角偏差應小于7°(圖a)；傳感器總壓孔中心與管道軸線夾角應小于7°(圖b)；檢測桿沿管道直徑方向插入到底部，其角度偏差小于7°(圖c)。 安裝時****垂直誤差示意圖●對于垂直管道傳感器可安裝在管道水平面沿管道圓周360的任何位置上，高低壓引壓管應處于同一平面上；當測量液體時，應向下側傾斜安裝；當測量氣體時應向上傾斜安裝。●夾緊傳感器的裝置應保證不泄露，不松動，不位移。●由于傳感器是以速度面積法為基礎，采用近似積分理論，用較多的點來描述。 分布方程，并且是在充分發展的速度分布條件下建立的。所以，為了能得到一個理想的分布，必須在傳感器前后有一定長度的直管段（見下表）序號均速管流量傳感器安裝位置上游側下游側有整流器無整流器同一平面不同平面1有一個90°彎頭或三通6D7D9D3D2在同一平面內有兩個90°彎頭8D9D14D3D3在不同平面內有兩個90°彎頭9D19D24D4D4管道直徑改變（收或擴）8D8D8D3D5部分開啟的閘閥、球閥或其它節流8D8D8D3D

  注：（1）表中“D”為管道內徑。（2）在管道段不足的情況下，上游應占管道全長的70％，下游占30％，此時仍可給出穩定的示值，但****度下降。

  序號故障現象產生的原因清除方案1無差壓信號輸出1、高低壓閥未打開1、打開高低壓閥2、平衡閥未旋緊2、旋緊平衡閥2差壓信號輸出過小1、導壓系統有泄漏現象1、認真查找，排除泄露2、二次表量程選配不當2、調小差壓變送器上限值3差壓信號輸出過大1、二次表量程選配不當1、調大差壓變送器上限值2、背壓孔堵塞2、清洗勻速管，排除堵塞



  以上天康笛型勻速管產品信息由安徽天康集團股份有限公司整理，安徽天康集團是一家專業生產包括笛型勻速管在內的儀表電纜廠家，是民營500強企業，我們有豐富的生產設計安裝維護經驗，我們誠待與您合作！
